實驗室設計要求

根據試驗任務需要，實驗室有貴重的精密儀器和各種化學藥品，其中包括易燃及腐蝕性藥品。另外，在操作過程中常產生有害的氣體或蒸氣。因此，對化驗室的房屋結構、環境、室內設施等有其特殊的要求，在籌建新化驗室或改建原有化驗室時都應考慮。

化驗室用房大致分為三類：精密儀器實驗室、化學分析實驗室、輔助室（辦公室、儲藏室、鋼瓶室等）。化驗室要求遠離灰塵、煙霧、噪音和震動源的環境中，因此化驗室不應建在交通要道、鍋爐房、機房及生產車間近旁（車間化驗室除外）。為保持良好的氣象條件，一般應為南北方向。

1.精密儀器室

精密儀器室要求具有防火、防震、防電磁干擾、防噪音、防潮、防腐蝕、防塵、防有害氣體侵入的功能，室溫盡可能保持恒定。為保持一般儀器良好的使用性能，溫度應在15～30℃，有條件的好控制在18～25℃。濕度在60％～70％，需要恒溫的儀器室可裝雙層門窗及安裝空調。

儀器室可用水磨石地或防靜電地板，不推薦使用地毯，因地毯易積聚灰塵，還會產生靜電、大型精密儀器室的供電電壓應穩 定，一般允許電壓波動范圍為±10％。必要時要配備附屬設備（如，穩壓電源等）。為保證供電不間斷，可采用雙電源供電。應設計有專用地線，接地極電阻小于4Ω。

氣相色譜室及原子吸收分析室因要用到高壓鋼瓶，好設在就近能建鋼瓶室（方向朝北）的位置。放儀器用的實驗臺與墻距離500mm，以便于操作與維修，室內有有良好的通風，原子吸收儀器上方設局部排氣罩。

微型計算機和微機控制的精密儀器對供電電壓和頻率有一定要求。為防止電壓瞬變、瞬時停電、電壓不足等影響儀器動作，可根據需要選用不間斷電源（UPS）。

在設計專用的儀器分析室的同時，就近配套設計相應的化學處理室，這在保護儀器和加強管理上是非常必要的。

2.化學分析室

在化學分析室中進行樣品的化學處理和分析測定，工作中常使用一些小型的電器設備及各種化學試劑，如操作不慎也具有一定的危險性，針對這些使用特點，在化學分析室設計上應注意以下要求：

（1）建筑要求：化驗室的建筑應耐火或用不易燃的材料建成，隔斷和頂棚也要考慮到防火性能。可采用水磨石地面，窗戶要能防塵，室內采光要好，門應向外開，大實驗室應設兩個出口，以利于發生意外時人員的撤離。

（2）供水和排水：供水要保證必須的水壓、水質、和水量以滿足儀器設備正常運行的需要，室內總閥門應設在易操作的顯著位置，下水道應采用耐酸堿腐蝕的材料，地面應有地漏。

（3）通風設施：由于化驗工作中常常會產生有毒或易燃的氣體，因此化驗室要有良好的通風條件，通風設施一般有3種：

①全室通風：采用排氣扇或通風豎井，換氣次數一般為5次/時。

②局部排氣罩：一般安裝在大型儀器發生有害氣體部位的上方。在實驗室中產生有害氣體的上方，設置局部排氣罩以減少室內空氣的污染。

③通風柜：這是實驗室常用的一種局部排風設備。內有加熱源、水源、照明等裝置。可采用防火防爆的金屬材料制作通風柜，內涂防腐涂料，通風管道要能耐酸堿氣體腐蝕。風機可安裝在頂層機房內，并應有減少震動和噪音的裝臵，排氣管應高于屋頂2m以上。一臺排風機連接一個通風柜較好，不同房間共用一個風機和通風管道易發生交叉污染。通風柜在室內的正確位置是放在空氣流動較小的地方，或采用較好的狹縫式通風柜。通風柜臺面高度800mm，寬750mm，柜內凈高1200-1500mm，操作口高度800mm，柜長1200-1800mm。條縫處風速0.3-0.5m/s視窗開啟高度為300-500mm。擋板后風道寬度等于縫寬2倍以上。

（4）煤氣與供電：有條件的化驗室可安裝管道煤氣。化驗室的電源分照明用電和設備用電。照明好采用熒光燈。設備用電中，24h運行的電器如冰箱單獨供電，其余電器設備均由總開關控制，烘箱、高溫爐等電熱設備應有專用插座、開關及熔斷器。在室內及走廊上安裝應急燈，備夜間突然停電時使用。

（5）實驗臺：實驗臺主要由臺面、臺下的支架和器皿柜組成，為方便操作，臺上可設置藥品架，臺的兩端可安裝水槽。

實驗臺面一般寬750mm，長根據房間尺寸，可為1500-3000mm，高可為800-850mm。臺面常用貼面理化板、實芯理化板、耐腐人造石或水磨石預制板等制成。理想的臺面應平整、不易碎裂、耐酸堿及溶劑腐蝕，耐熱，不易碰碎玻璃器皿等。

3.輔助用室

（1）藥品儲藏室：由于很多化學試劑屬于易燃、易爆、有毒或腐蝕性物品，故不要購置過多。儲藏室僅用于存放少量近期要用的化學藥品，且要符合危險品存放安全要求。要具有防明火、防潮濕、防高溫、防日光直射、防雷電的功能。藥品儲藏室房間應朝北、干燥、通風良好，頂棚應遮陽隔熱，門窗應堅固，窗應為高窗，門窗應設遮陽板。門應朝外開。易燃液體儲藏室室溫一般不許超過28℃，爆炸品不許超過30℃。少量危險品可分類隔離貯存。室內設排氣降溫風扇，采用防爆型照明燈具。備有消防器材。可以采用符合上述條件的半地下室為藥品儲藏室。

（2）鋼瓶室：易燃或助燃氣體鋼瓶要求安放在室外的鋼瓶室內，鋼瓶室要求遠離熱源、火源及可燃物倉庫。鋼瓶室要用非燃或難燃材料構造，墻壁用防爆墻，輕質頂蓋，門朝外開。要避免陽光照射，并有良好的通風條件。鋼瓶距明火熱源10m以上，室內設有直立穩固的鐵架用于放置鋼瓶。

平面設計系統

平面設計我們主要考慮以下幾個方面的因素：

1.疏散、撤離、逃生、順暢、無阻，安全通道；一般實驗室門主要向里開，但如設置有爆炸危險的房間，房門應朝外開，房門材好選擇壓力玻璃。

2.人體學（前后左右工作空間），完美的設備與科技工作者操作空間范圍的協調搭配體現了科學化、人性化的規劃設計。

在做平面設計的時候，首先要考慮的因素是就是“安全”，實驗室是易發生爆炸、火災、毒氣泄露等的場所。我們在做平面設計的時候，應盡量地要保持實驗室的通風流暢、逃生通道暢通。根據國際人體工程學的標準。我們做如下的劃分以供參照：實驗臺與實驗臺通道劃分標準(通道間隔用L表示)：

L>500mm時，一邊可站人操作；

L>800mm時，一邊可坐人操作；

L>1200mm時，一邊可坐人，一邊可站人，中間不可過人；

L>1500mm時，兩邊可坐人，中間可過人；

L>1800mm時，兩邊可坐人，中間可過人可過儀器。

天平臺、儀器臺不宜離墻太近，離墻400mm為宜。為了在工作發生危險時易于疏散，實驗臺間的過道應全部通向走廊。另：實驗室建筑層高宜為3.7米-4.0米為宜，凈高宜為2.7米-2.8米，有潔凈度、壓力梯度、恒溫恒濕等特殊要求的實驗室凈高宜為2.5米-2.7米（不包括吊頂）；實驗室走廊凈寬宜為2.5米-3.0米，普通實驗室雙門寬以1.1米-1.5米(不對稱對開門)為宜，單門寬以0.8米-0.9米為宜。

3.專業學科功能：實驗室通常按物理學，無機化學，有機合成化學，生物學來分類。根據實驗室內容、用途和規模的不同又各有自己的特點，主要由化學基本實驗室、儀器分析實驗室、潔凈實驗室、電子計算機室、研究室、輔助實驗室、服務供應室等組成。

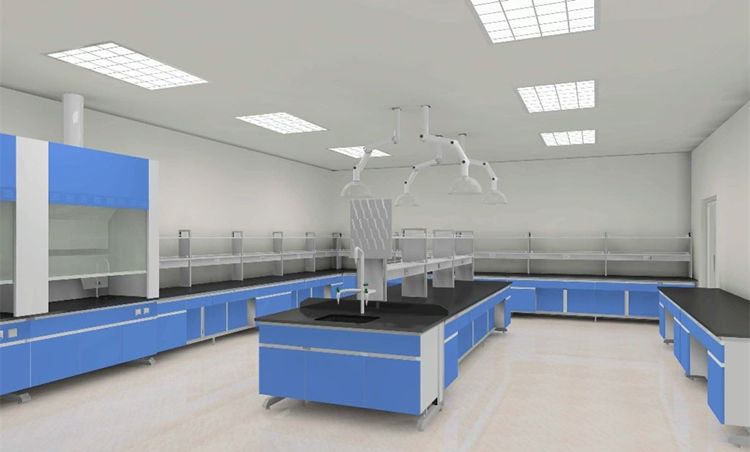

化學基本實驗室，主要是進行容量分析、離子測定、氧化還原等實驗，一般設計的裝備有：實驗臺與洗滌臺；通風柜及管道修檢井；帶試劑架的實驗臺及輔助工作臺，需考慮設在實驗室內的研究空間或電腦臺，藥品柜、器皿柜、落地安臵的儀器設備、急救器等。

儀器分析實驗室，主要配備各種大型精密分析儀器，同時，也包括普通小型分析儀等，一般設計的裝備有：儀器臺、實驗臺、通風柜、天平臺、電腦臺、氣瓶柜、洗滌臺、器皿柜、藥品柜、急救器、萬向排氣罩、原子吸收罩等。以下列出各類儀器分析實驗室的要求，以供參考。

各類儀器分析實驗室要求：

氣相色譜分析室：主要是對容易轉化為氣態而不分解的液態有機化合物及氣態樣品的分析。儀器設備主要有氣相色譜儀，具有計算機控制系統及數據處理系統，自動化程度很高，對有機化合物具有高 效的分離能力，所用載氣主要有：H2、N2、Ar、He、CO2等。但對高沸點化合物，難揮發的及熱不穩 定的化合物、離子化合物、高聚物的分離卻無能為力。要求局部排風及避免陽光直射在儀器上，避免影響電路系統正常工作的電場及磁場存在，一般設計：儀器臺（應離墻以便儀器維修）、萬向排氣罩、電腦臺（一般在儀器臺旁配臵）、邊臺、洗滌臺、試劑柜等。

液相色譜分析室：主要體現在高 效率分離，對復雜的有機化合物分離制取純凈化合物，定量分析和定性分析，儀器設備主要有：高 效液相色譜儀，適宜于高沸點化合物、難揮發化合物、熱不穩 定化合物、離子化合物、高聚物等，彌補氣相色譜儀的不足。環境和實驗室基礎裝備設計要求與氣相色諳室相近。

質譜分析室：主要是對純有機物的定性分析，實現對有機化合物的分子量、分子式、分子結構的測定，分析樣品可以是氣體、液體、固體，主要設備有質譜儀、氣-質聯用儀。質譜儀是利用電磁學的原理，使物質的離子按照基特征的質荷比（即質量m與電荷e之比—m/e）來進行分離并進行質譜分析的儀器，缺點是對復雜有機混合物的分離無能為力。氣相色譜分離效率高，定量分析簡便的特點，結合質譜儀靈敏度高，定性分析能力強的特點，兩種儀器聯用為氣-質聯用儀。可以取長補短，提高分析質量和效率。質譜儀可能有汞蒸汽逸出，要考慮局部排風。

光譜分析室：主要是根據物質對光具有吸收、散射的物理特征及發射光的物理特性，在分析化學領域建立化學分析。主要的儀器是原子發射光譜儀、原子吸收光譜儀，分光光度計、原子熒光光譜儀、熒光分光光度計、X射線熒光儀、紅外光光譜儀、電感耦合等離子體（LCP）光譜儀、拉曼光譜儀等。實驗室應盡量遠離化學實驗室、以防止酸、堿、腐蝕性氣體等對儀器的損害，遠離輻射源。
